傳統基礎控制器邁向“高效智能賦能器”，正在成為嵌入式工程師必須正面應對的一道核心技術門檻。如何在極其有限的功耗與成本制約下，引入可用的AI推理能力，是工程師需要在算力、能效與實時性之間尋找的新的平衡點。

近日，德州儀器（TI）宣布推出兩類具備邊緣AI能力的新型 MCU，包括通用型 MSPM0G5187以及面向?qū)崟r電機控制的AM13Ex 系列。有關器件集成了TI自有的 TinyEngine神經處理單元（NPU），可在主CPU之外并行執行神經網絡推理任務，從而降低邊緣側 AI 推理時延并提升能效。

01  CPU+NPU“雙路并行” 打破MCU“不可能三角”

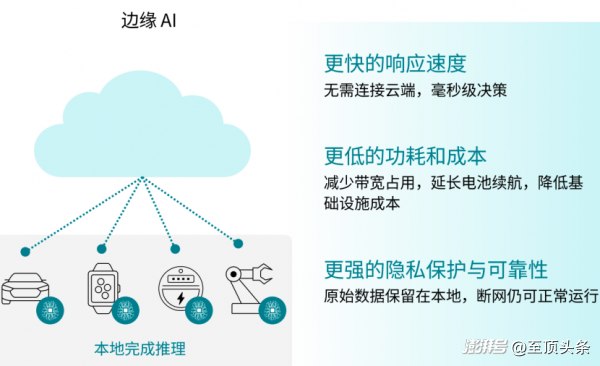

其實，將AI算力下沉至邊緣側，本身就具備四個幾乎不可替代的優勢——毫秒級、無網絡依賴的實時響應；顯著降低數據傳輸帶來的功耗與帶寬成本；數據始終留在本地所帶來的隱私與安全性；以及在斷網場景下依然可用的系統可靠性。

但真正落地到邊緣系統時，工程師很快會發現，底層硬件架構本身已經成為天花板。

首先，是算力、功耗與存儲之間的“不可能三角”。一般來說，MCU大多通過內置CPU來執行標量指令，而機器學習的本質卻是大規模乘加（MAC）的張量計算。用通用CPU去“硬算”神經網絡，計算效率低下，而且會迅速吞噬本就有限的Flash空間。

更關鍵的是功耗問題——推理時間被拉長，意味著系統需要長時間運行在高頻狀態，功耗會進一步升高。這對于依賴電池供電的邊緣節點而言，是不能接受的。

第二個痛點，則出現在實時控制系統的內部——調度沖突與系統抖動。在工業自動化、白電場景中，電機控制是絕對核心，系統需要嚴格的確定性。所以，控制環路必須在微秒級時間窗口內完成采樣、計算與輸出。

而一旦引入自適應控制、振動檢測等AI能力，系統復雜度就會迅速上升。在傳統MCU架構下，單一CPU需要同時處理實時控制中斷與AI推理，兩類負載在同一執行路徑上直接沖突。結果就是調度失衡、控制節拍被打斷，控制環路產生抖動，系統確定性被破壞，嚴重時甚至導致電機失步或失控。

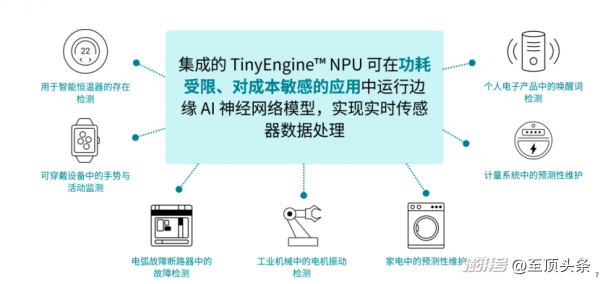

面對這些痛點，單純提高CPU的主頻并不能完全解決問題。所以，TI給出的技術解法是底層架構的異構化創新——引入TinyEngine神經處理單元（NPU）。TinyEngine NPU是專為深度學習推理運算而設計的硬件加速IP，目前已被深度集成到TI的MSPM0G5187 MCU中。

從技術指標來看，該NPU可提供高達2.56 GOPS（每秒千兆次操作）的計算性能，并且支持8位、4位、2位以及混合精度配置。這種多精度支持能夠在硬件層面上直接完成本地的量化計算，極大地壓縮了神經網絡對靜態存儲器（SRAM）和閃存空間的占用。

同時，該加速器在設計上支持通用卷積、深度卷積、逐點卷積、轉置卷積，以及全連接、池化和批歸一化（Batch Normalization）等常見算子，可更好適配端側模型部署需求，并兼顧推理效率與精度。

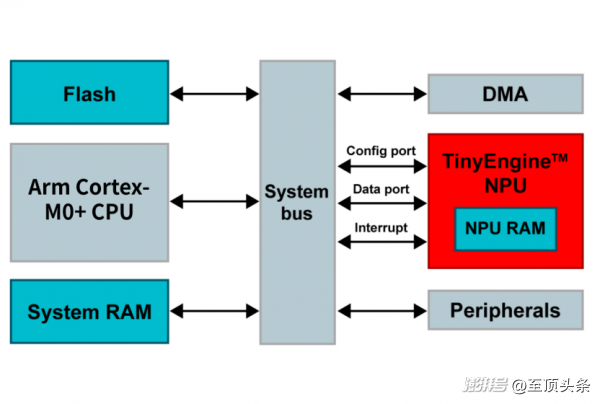

值得注意的是，這項異構架構最核心的優勢在于“雙路并行處理”。TinyEngine NPU被設計為可與運行應用程序代碼的主CPU并行工作。

這代表著，CPU負責實時控制與系統任務，NPU獨立處理AI推理，兩類負載徹底解耦。實測數據顯示，與未配置加速器的同類純CPU架構MCU相比，集成了TinyEngine NPU的MCU在進行單次AI推理時，延遲最高可降低90倍，而單次推理的能耗更是可降低120倍以上。

這種異構的策略，為邊緣AI的大規模下沉，掃清了硬件障礙。

02  從低功耗感知到實時控制，邊緣AI MCU“雙路徑”落地

明確了TinyEngineNPU的底層邏輯后，就可以更清晰地看到TI如何基于該能力沉淀成一套可復用、可規模化落地的技術體系。

在硬件落地層面，TI圍繞TinyEngine NPU 形成了兩條邊緣 AI MCU路徑：一條面向低功耗感知，代表器件是基于 Arm Cortex-M0+的 MSPM0G5187；另一條面向?qū)崟r電機控制，代表產品是基于 Arm Cortex-M33的AM13Ex系列。

針對功耗和成本這兩個長期卡住邊緣AI落地的問題，基于Arm Cortex-M0+內核的MSPM0G5187，直接把NPU（神經網絡加速單元，專門用于運行AI模型的小型計算單元）集成進MCU。這意味著，神經網絡推理能力可以進入最基礎的控制器層，使極低成本的設備也能直接部署AI功能。

芯片規格方面，MSPM0G5187主頻為80MHz，集成128KB Flash、32KB SRAM，并提供USB 2.0全速接口和I2S。

功耗控制層面，待機電流低于1.5μA。實際效果上有利于支持常開型感知場景下的低功耗運行。

在語音這類常開感知場景中，TinyEngine NPU直接承擔輕量神經網絡的推理任務。典型鏈路是：麥克風采集聲音，經模擬前端（AFE，負責放大和濾波）處理后轉換為數字信號，通過音頻接口送入MCU，再由NPU完成識別。

具體來說，以喚醒詞檢測為例，常用的是1D CNN（一維卷積神經網絡，適合處理音頻這種時間序列數據），用于做特征提取和匹配判斷。在這類任務中，引入NPU后，推理延遲可以降低到原來的一個數量級以內，單次推理的能耗也同步大幅下降。結果是設備可以長期保持“常開監聽”，同時把整體功耗控制在電池可接受范圍內。

信號進入MCU后，TinyEngine NPU即可運行1D CNN（一維卷積神經網絡，適合處理音頻這種時間序列數據），完成特征提取和匹配判斷。與未集成加速器的同類 MCU 相比，TinyEngine NPU可將推理時延最高降低90倍，并將單次推理能耗降低了120倍以上。

如果說MSPM0G5187對應的是低功耗感知路徑，那么AM13Ex系列面向的則是實時電機控制場景。

這類系統的應用場景包括工廠自動化、人形機器人、高端家電，其核心要求是“控制周期固定、響應可預測”。控制一旦抖動，系統就會不穩定。

然而，AM13Ex內部做了任務分離，采用Arm Cortex-M33 內核，其主要產品AM13E23019的主頻為200MHz，CoreMark為800。

在控制任務穩定跑起來之后，系統的計算壓力就集中在電機控制本身。尤其是 Park/逆Park 變換、三角函數計算、SVPWM 調制以及觀測器相關處理。

AM13Ex把這部分直接做成了硬件加速單元。三角函數由專用電路完成，不再占用CPU時間。相比傳統用CORDIC算法逐步計算，速度可以提升一個數量級，控制周期可以壓得更短。

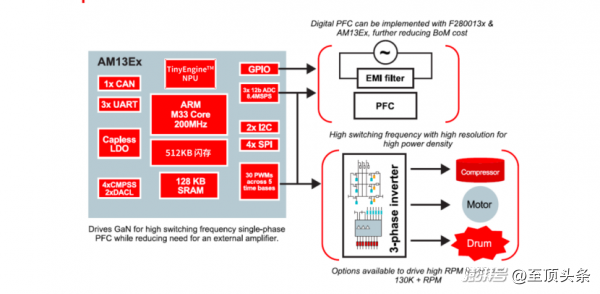

外圍資源也圍繞多電機控制展開。芯片提供最多30路PWM用于電機驅動，同時配有高速ADC實時采樣電流和電壓信號。一顆芯片就可以完成多電機閉環控制，比如同時管理PFC電機和主驅動電機，也可以擴展到四電機系統。

在這個基礎上，芯片內部的任務劃分是固定的。Arm Cortex-M33負責按周期執行控制任務，包括PWM刷新和PID計算；TinyEngine NPU在另一條路徑上持續處理電流、振動等數據，運行神經網絡模型。

兩部分在硬件分開，互不影響，控制周期也就不會被打斷。

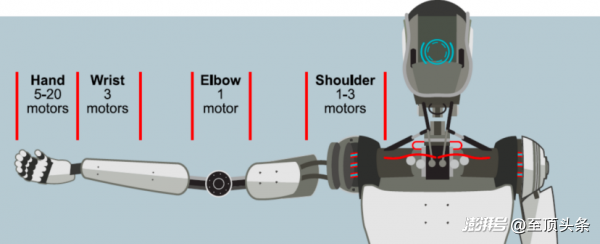

這種結構可以直接下沉到設備末端使用。在人形機器人中，每個關節都可以部署一顆AM13Ex，傳感數據在本地完成處理，控制參數在本地調整，只把必要的信息上傳。這樣可以減少通信延遲，同時降低中央系統的算力壓力。

同樣的方式也適用于光伏系統。端側NPU可以持續分析電流的高頻特征，用于電弧檢測。傳統方法在復雜工況下準確率大約在85%左右，引入AI后可以超過99%，并且能夠更早發現異常。

03 AI接管MCU開發，TI補齊工具鏈

當算力、控制路徑都在芯片內部被固定下來之后，開發問題就集中在模型如何高效落到設備側，以及工程團隊能不能快速用起來。

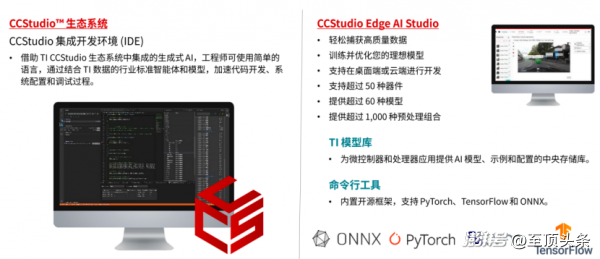

圍繞這一點，TI提供了完整的開發生態系統以及工具——CCStudio Edge AI Studio，覆蓋模型訓練對接、量化、編譯和部署的全流程。模型從訓練完成到運行在設備側，不需要拆分流程、更換工具。

CCStudio Edge AI Studio直接兼容主流框架，包括PyTorch、TensorFlow和ONNX。常規流程是在PC或云端完成模型訓練，然后通過工具鏈完成量化（將浮點模型轉換為整數模型，降低計算量和存儲占用），再由神經網絡編譯器轉換為適配NPU的執行格式，最后部署到設備側。整個過程是連續的，不需要手動修改模型結構、重寫推理代碼。

針對沒有數據科學背景的團隊，工具鏈內置了大量可直接使用的模型和Demo。目前提供超過60種已經過底層優化的預訓練模型（如電弧故障檢測、電機軸承故障診斷），并配套超過1000種數據預處理組合。工程師只需導入自己的數據進行微調（Fine-tuning，即在已有模型基礎上繼續訓練以適配新數據），通常幾天內就可以完成端側模型落地。

在開發環節，CCStudio更是引入了生成式AI能力（通過Cloud Code接口），主要解決底層代碼編寫效率的問題。

其實，在嵌入式開發中，大量時間消耗在寄存器、時鐘樹和外設配置上，這些內容通常需要對照數據手冊逐項完成，過程繁瑣且容易出錯。接入該能力后，這一部分工作可以直接用自然語言完成。工程師只需描述需求，例如生成無傳感器電機控制的初始化代碼并配置ADC觸發，系統會自動生成對應的C語言代碼。

生成結果上，也包含完整的底層配置和基礎應用框架，代碼可以直接運行并部署到MCU側。開發過程從“手動搭建底層代碼”，轉為“在生成代碼基礎上調整功能邏輯”，底層調試工作明顯減少。

04 寫在最后

技術的價值最終需要通過商業化落地來檢驗。

目前，TI也明確了其AI MCU產品矩陣的量產與供貨節點，為客戶的供應鏈規劃提供了堅實保障。

MSPM0G5187（超低功耗通用型MCU）已于2026年3月正式發布，目前其量產版本現已上線供貨。

AM13E23019 同樣于 2026年3月正式發布，目前已提供預量產版本供工程師進行早期開發與驗證。該系列的其他封裝和存儲器型號，計劃將于2026年底前 陸續發布并全面推向市場。

TMS320F28P550SJ（C2000系列實時MCU）作為TI AI矩陣的先行者，這款集成神經網絡單元的DSP內核MCU實際上已于2024年11月發布。目前它已在市場投入使用超過一年，在太陽能電弧檢測、電機軸承故障檢測等工業領域積累了大量成功的量產落地案例，充分驗證了TI“實時控制+NPU”架構的可靠性。
